邻频调制器是什么?邻频调制器的特点,邻频调制器的技术指标

2017-10-13 23:14:24| 发布者: admin| 查看: 8758

邻频调制器是什么?邻频调制器的特点及邻频调制器的技术指标

邻频调制器也称作射频调制器、电视调制器、调制解调器、电视调频器,是CATV有线电视前端机房的主要设备之一,其功能是把信号源(可以是数字电视机顶盒、卫星数字电视接收机、DVD机、电脑、摄像机、电视解调器等AV信号源)所提供的视频信号(VIDEO)和音频信号(AUDIO)调制成稳定的高频射频振荡信号,视频为调幅调制方式,音频为调频调制方式。根据世界上彩色电视制式的不同,邻频调制器也有PAL邻频调制器,NTSC邻频调制器,SECAM邻频调制器三种制式,我国采用的是PAL-D/K制式的邻频调制器

邻频调制器的特点:

1、长沙航天和一HYL-750M型邻频调制器采用在48MHz-750MHz频段内PAL-D制式邻频调制方式固定频道输出。

2、邻频调制器在电路设计上采用图像频率﹑伴音频率CPU双锁相环路(PLL)设计的思路。

3、邻频调制器在器件上采用进口优质广播级调制芯片(TOSHIBA、MOTOROAL、INTECH、TEXAS INSTRUMENTS、FAIRCHILD等公司)。

4、邻频调制器采用高性能声表面波(SAW)滤波,残留边带抑制大于65dB。

5、110 dBuv射频输出,电平幅度稳定,频率准确。

6、独特滤波方式,带外输出抑止大于65dB。

7、邻频调制器图象调制度、音频频偏、A/V比、射频输出电平均可调节。

8、邻频调制器采用19英吋标准机箱设计,便于标准化安装。

9、HYL-750M邻频调制器广泛应用于各类有线电视系统,卫星电视系统,小区闭路电视、监控系统,宾馆、酒店数字机顶盒改造系统,以及部队、学校教育视听系统等。

  邻频调制器的技术指标:


项目:

指标:

项目:

指标:

图像载波输出电平

110 dBμV

边带抑制

≥65 dB

输出电平调整

20 dB

视频输入

0.71.4Vp-p全电视信号

频率范围

48MHz—750MHz

视频频响

<1.0 dB

频率准确度

5KHz

视频调制度

87.5%

图像伴音载波功率比

-10-20 dB连续可调

视频信噪比

>54 dB

射频输出阻抗

75Ω

微分增益

<3%

射频输出反射损耗

14dB

微分相位

<3°

带外输出抑制

≥65 dB

图像伴音载频间距

6.5MHz误差±<1KHz

音频输入

0.775Vrms 10KΩ不平衡

最大伴音频偏

50KHz

伴音频响

±1.5 dB

伴音信噪比

>55 dB

带内平坦度

±1dB

工作环境温度

-10℃~+40

电源

220V/AC

外型尺寸

19"(W)×7.5"(D)×1.75"(H)

重量

 2KG

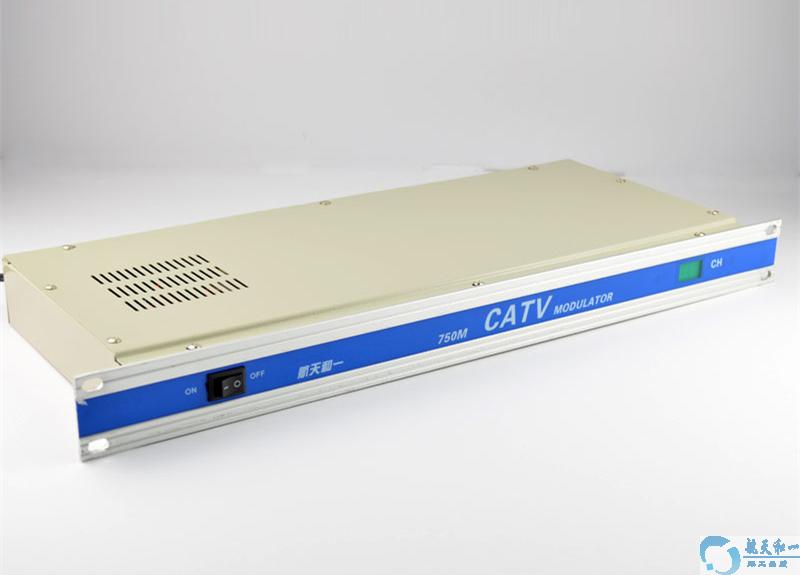

 邻频调制器图片:
