酒店医院工厂宿舍监狱看守所有线电视机房数字化改造整体解决方案

2014-03-08 13:54:50| 发布者: admin| 查看: 4638

宾馆酒店医院工厂宿舍监狱看守所有线电视机房数字化改造整体解决方案

       前言

随着中国经济和国际广电事业的发展,数字电视的发展已成为了势不可档的发展趋势;经历了起步、成长、到成熟的发展阶段。社会信息化发展的今天与进步,让有线电视数字改造已传入千家万户、家知户晓的文化生活信息传播,促使有线电视设备生产企业不断技术创新及转型,让我们通过数字电视机顶盒看到了清流的数字信号,增加了便民的服务信息,如预订服务、交通查询、金融服务、证券期货、电影播放等互动服务;为广大有线电视用户解决电视不清淅、有雪花、有条纹、马赛克等现象;从八木天线看电视→到模拟闭路电视→到数字电视,让我们领略到电视文化的腾飞发展;数字电视的改造给我们极大地拓展了人文文化生活、电化教育的时空界限,提高了效率和能动性,也可实现多媒体教学、计算机教学软件、远程教育等应运而生。可实现文字、音频、视频在任何场所任何时间进行采集、编排、点播、直播、广播服务的功能。功能强大的数字电视系统也给酒店、宾馆、学校、医院、工厂企业、车站等大型电视场所带来不必要的费用支出及系统管理的麻烦;本方案采用航天和一牌系列产品为电视机数量多的企业用户提供最佳前端改造选择方案。



一、 系统概述

1.1、数字前端改造模拟方案

根据国家政策《广播影视科技“十五”计划和2010年远景规划》明确提出:2010年全面实现数字广播电视,2015年停止模拟广播电视的播出。全国各地将全面进行数字电视机顶盒的推广和普及,没有机顶盒收看到的模拟节目将越来越少。由于广播电视台要求一台电视机必须配一个机顶盒才能正常收看电视,这样将导致上百台(或更多)电视机数量较多的酒店、工厂、医院等企业单位面临每年支付昂贵的收视费,“如150台电视机就要交纳150个机顶盒的收视费及机顶盒费用”给企业增加了经营成本,而且机顶盒分散在每个房间损坏率高,不易于管理。本厂对酒店、宾馆、学校、医院等(100台电视以上)企业单位提供一套既省钱省心易管理又实用的解决方案,以某酒店200个房间改造后房间能收看到50套节目(频道)为例:



传统模拟电视

数字电视机顶盒

前端改造后(模拟)

频道数量

30-50个频道

60-150套节目,普通节目约60套

20-80个频道

收视费

收视费和广电局协商每年几百到几千元不等

200个机顶盒,每个机顶盒收视费每年200-300元,每年交5-6

看50个频道每年1万-1.5

看30个频道每年6千-9千

费用对比

便宜,但广电局强制关闭或部分停台,强迫用户最终全部改用机顶盒

昂贵,全面数字化整改,要向电视台申请,每年收视费为300元/台

节省费用2/3以上,每年节省4-5万,房间越多越省钱,一次投入,长期受益,一年回本,年年省钱

日常维护

易维护

机顶盒安装在房间容易损坏,容易丢卡,难维护

机顶盒集中安装在机房,损坏小,易维护,查房简单。

收视习惯

简单,一个电视机遥控器操作,10多年的收视习惯人人都会使用

复杂,看电视前要先开电视和机顶盒,客人不熟悉机顶盒功能,容易误操作

简单,一个电视机遥控器操作,10多年的收视习惯人人都会使用

清晰度

清晰

非常清晰

清晰,与改造前模拟电视

安装难度

开业前房间已经布好了有线电视线,安装简单

机顶盒安装在每个房间,安装麻烦,维护不方便。

机顶盒安装在机房, 无需改动房间线路,安装简单

收费频道

没有

开通一套(如足球频道),只能一个房间收看

开通一套(如足球频道),所有房间都能收看

卫星节目

可以

可以,成本高。

可以,如凤凰卫视等

自办节目

可以

可以,成本高。

可以,自办频道增加酒店特色、宣传形象,电影播放等

字幕系统

不能插字幕

可以,成本高,一对一实现。

可以,投入低,显示滚动字幕

综上所述,数字电视小前端自办电视台可以为企业用户节省收视费用、方便管理、自如增加宣传频道。

二、系统设计指标

2.1设计依据

l GB50200—94     《有线电视系统工程技术规范》

l GB6510—1996    《电视和声音信号的电缆分配系统》

l GB/T 7615-1987  共用天线电视系统 天线部分

l GB/T 11442-1995 卫星电视地球接收站通用技术条件》

l GB/T 14921-1994 PAL-D制卫星电视广播图像质量要求》

l GB/T 16954-1997 KU/C频段卫星电视地球接收站通用规范》

l GB/T 6510-1996  电视和声音信号的电缆分配系统》

l GB/T 7393-1987  声音和电视信号的电缆分配系统输出口基本尺寸》

l GB/T11318-X-1996《30MHz-1GHz声音和电视信号的电缆分配系统设备与部件》

l GY/T106—92     《有线电视广播系统技术规范》

l GY/T118—1998   《有线电视与有线广播共缆传输系统技术要求》

广播电影电视部广发技字[1996]796文《关于有线电视现阶段网络技术体制意见》


2.2、系统设计目标

本系统前端设计为860MHZ邻频系统,邻频系统是每个频道隔8MHz的模拟电视频道中,依据《中国电视频道表》中CH1—CH56,Z1—Z43电视节目可容纳99套,工程中预留有接口,为以后节目源的扩充留有充分的余地,信号源部分可以接收来自卫星电视工程型接收机、有线电视数字机顶盒、DVD机、电脑自办系统、网络电视播放器、开路天线、监控摄像机等音视频莲花接口输出的所有AV信号源系统;调制系统是采用一个机顶盒信号源调制一个电视频道,将调制后的RF信号通过多路混频器合成一路,再将混合的所有频道传输到原有线网络电视。示意图如下:

简单的说:在这套系统中,一台机顶盒和一台调制器对应一套电视节目,设备使用的多少由电视节目的数量决定,与电视机的数量无关,也就是在相同设备投资的情况下,电视机的数量越多越省钱。所看节目频道数=机顶盒个数。以酒店前端调制48个频道为例,洒店方需在当地广电局申请48个有线机顶盒(也可以接收48个中星6B卫星节目,数字工程接收机),加上我厂提供的48台邻频调制器、16路邻频混合器、干线放大器、标准19英寸机柜等;将设备安装组合成上图所示,为酒店前端设计邻频48个机顶盒自定频道(频道可选),经调制与混合后传输到原有电视网络系统中,无需重新布线,只需客房电视机重新自动搜台就可以收到48套电视频道。

调制器原理调制器是邻频调制器的简称,也常被称作射频调制器或电视调制器,是前端电视机房的主要设备之一, 其功能是把信号源(可以是数字电视机顶盒、卫星数字电视接收机、DVD机、电脑、摄像机、播放器、电视解调器等AV信号源)所提供的视频信号(VIDEO)和音频信号(AUDIO)调制成稳定的高频射频振荡信号,视频为调幅调制方式,音频为调频调制方式。我国采用的是PAL-D制式。



2.3、系统设计原则
先进性:前端设备,网络系统能符合现在和未来一定时期内发展的需要。
● 可靠性:随着网络运行功能的增加,可靠性越来越受到重视.数据服务对网络中断是非常敏感的.要提高网络可靠性,须选用可靠性高的网络传输设备,良好的网络设计方案及严格的专业施工。
● 适用性:适用性也是我们为用户考虑最多的问题;网络设备应当以满足服务为目的.我们将通过与用户充分讨论,根据实地具体情况细化设计方案,对网络结构优化调整而减少系统综合造价,满足用户个性化的需求,保证有线系统正常运行。
● 互联性:充分考虑实际情况,实现完全覆盖.前端采用标准接口,模块化设计,通俗易懂的操作界面。
● 扩展性:扩展性是针对现在和未来的一种经济和技术上的考虑.方案设计思想路是统一规划,统一设计,分步实施,滚动升级,保护原有投资,为以后升级改造预留备份。

● 兼容性:本系统兼容原有机顶盒使用,系统网络不需作改造,可直接并入有线电视网络。
● 经济性:根据不同的节目来源和业务的种类合理地配置系统,有效达到省钱、实用、稳定的电视系统。

2.4、如酒店房间配备机顶盒影响如下:

费用:如酒店100台电视,那么需要安装100台机顶盒,年租费用以25元/月来缴纳,一年的收视费用为30000元(即25元×12个月×100台=30000元),收视费用非常昂贵,需客房入住率达到100% ;

使用:要在电视机旁放置机顶盒,(为防止偷盗,酒店用铁架加固锁死机顶盒),影响酒店房间整体布局,增加查房人员的工作力度,有电视收费卡被客人调换、偷盗等行为,给酒店带来经济上的损失。

管理:客户不会使用或操作不当,有问题要进房排查,增加工程部的工作,影响酒店的服务形象。

扩展:为酒店发展扩大,如酒店临时增加房间或者电视,必须再配上机顶盒,不然无法收看。

节目:开通收费频道,如一套足球频道、或动作电影类的节目,只能一个房间收看。

其他:如酒店配套服务中的中西餐厅、桑拿、沐足、棋牌、茶楼、KTV夜总会、写字楼等单位要看电视,还需按电视机数量再配机顶盒,给用户带来不便且增加经营成本。

2.5、数字电视改造模拟电视给酒店带来的便捷 如下:

省钱:100个客房如需要看30套节必须申请30台机顶盒,只需缴纳30台收视月租(即25元×12个月×30台=9000元),即可共享酒店所有房间、桑拿、康体娱乐、棋牌、餐饮等配套中心的电视收看。

省心省事:机顶盒集中安装在机房内,统一机房式管理,不用改线路,降低管理成本和维护成本,减轻工程部排查工作,杜绝机顶盒、收费卡被调换、偷盗行为的发生。

收费节目共享:只要开通一套收费节目(如:足球频道)所有电视都能观看。

自办节目营销:利用DVD将录制的酒店宣传内容、消防安全知识、电脑实现最新影片音乐滚动播放,插播酒店广告介绍和字幕滚动,实现有效的营销资源应用及开发宣传。



案例一 某星级酒店300多台电视,轻松实现60个机顶盒频道全部共享、收看免费和收费节目,从而不改变原有酒店房间的任何布局,使酒店正常经营、费用低廉、性能稳定,得到领导及客户一致好评!

案例二 某商务酒店80客房,实现35个机顶盒频道共享酒店80多个房间外,还共享了夜总会、桑拿、沐足等场所的电视观看,并量身定制免费节目,收费节目,自办节目,字幕叠加系统,物美价廉。



2.6、数字电视整改后重点及优点:

1. 节省大量的机顶盒购机的费用,节省大量的无了期的月租费用。

2. 不需要重新布线,利用原有公共营业场所的原有有线电视网络系统。

3. 每台电视机旁都不须配机顶盒,都能收看精彩的数字电视,利用电视机原遥控器,避免两个遥控器带来的使用麻烦。机顶盒和收费智能卡不放在房间内,防止丢失、调换和损坏,便于管理。

4. 可充分利用卫星接收机、DVD、录像机、自制节目等免费资源节目传送。

5. 众多用户使用,图象清晰,性能稳定, 可无限地接分机(即使你有1000台电视机都OK)

6. 本设备安装简便,维护简单(跟有线电视一样)。

7. 降低安装时间和难度,并减少其他部件安装,整合设计规范,以减少维护保养。

8. 具有较强的性价比,满足各种用户的不同需求, 一次投入,长期享受。

三、数字电视转模拟系统组成

3.1、数字电视转换系统由信号源(机顶盒接收机)、信号调制系统、信号混合器、信号放大传输系统、设备配件材料组成。

Ø 信号源由数字电视机顶盒提供,自办节目由电脑自动播出系统或dvd循环播出提供,可实现无人值守全自动播出。

Ø 调制系统由高品质射频调制器完成,将机顶盒输出的AV信号转换为RF射频有线电视信号。

Ø 信号混合系统由混合器将多台调制器输出的射频信号混合成一路射频信号。

Ø 信号传输系统由前段放大器,干线放大器和分支分配器和SYWV-75同轴电缆线组成,能将信号放大以后经过分支分配器经过SYWV-75同轴电缆线送到每个终端电视机。

Ø 设备配件材料由标准19英寸机柜或机架,RF-5,-7,-9接头,电视接头,标准AV线,SYWV-75同轴电缆线,ups供电源,电源排插,设备接地等组成。

3.2、整个系统采用性价比极高的设备组成,具备较好的投入产出比,性能稳定,图像清淅,解决图发亮与色彩暗淡;可以实现系统规模及新业务的平滑升级扩展,不会影响到原有业务的正常运行,对于后期升级改造很方便。



四、提供多种改造方案及安装费用报价

改造的主要目的是为了节省收视费,易管理。信号源可以是卫星、有线、DVD、电脑等;改造后,机顶盒数=频道数,和房间数无关,房间越多越划算,如果想收看35个频道,需申请35个机顶盒每年交35个机顶盒的钱,想收看50个频道,就需要交50个机顶盒的收视费,本系统频道最多可以收看85套节目。

依些类推,不同的单位根据自己的经济能力选择合适的频道数。为了达到节省收视费的目的,从多年的经验来讲用户安装频道数30-60个左右居多,完全可以满足酒店的正常营业;星级酒店宾馆单位可以做60-80个频道;想省钱的小旅馆做10-20个频道也能凑合营业。另外,如果房间数少于30就没有必要采用本方案,直接考虑每个房间申请一个机顶盒。(如下列方案不适合,也可以实际出发,按客户需求来订制频道数量)以下根据酒店的不同经营情况和客户的需求,提供多种改造方案报价供用户选择参考。

设备报价:


五、主要使用设备产品参数:




HYL-750M邻频调制器特点:

1、我厂生产的HYL-750M邻频调制器采用在48MHz-750MHz频段内PAL-D制式邻频调制方式固定频道输出。

2、在电路设计上采用图像频率﹑伴音频率CPU双锁相环路(PLL)设计的思路。

3、在器件上采用进口优质广播级调制芯片(TOSHIBA、MOTOROAL、INTECH、TEXAS INSTRUMENTS、FAIRCHILD等公司)。

4、采用高性能声表面波(SAW)滤波,残留边带抑制大于65dB。

5、110 dBuv射频输出,电平幅度稳定,频率准确。

6、独特滤波方式,带外输出抑止大于65dB。

7、图象调制度、音频频偏、A/V比、射频输出电平均可调节,使用灵活。

8、19英吋标准机箱设计,便于标准化安装。

9、HYL-750M邻频调制器广泛应用于各类有线电视系统,卫星电视系统,小区闭路电视、监控系统,宾馆、酒店、医院数字电视机顶盒改造系统,以及部队、学校教育视听系统等。



技术指标:

项目:

指标:

项目:

指标:

图像载波输出电平

110 dBμV

边带抑制

≥65 dB

输出电平调整

20 dB

视频输入

0.71.4Vp-p全电视信号

频率范围

48MHz750MHz

视频频响

<1.0 dB

频率准确度

5KHz

视频调制度

87.5%

图像伴音载波功率比

-10~-20 dB连续可调

视频信噪比

>54 dB

射频输出阻抗

75Ω

微分增

<3%

射频输出反射损耗

14dB

微分相位

<3°

带外输出抑制

≥65 dB

图像伴音载频间距

6.5MHz误差±<1KHz

音频输入

0.775Vrms  10KΩ不平衡

最大伴音频偏

50KHz

伴音频响

±1.5 dB

伴音信噪比

>55 dB

带内平坦度

±1dB

工作环境温度

-10℃~+40

电源

220V/AC

外型尺寸

19"(W)×7.5"(D)×1.75"(H)

重量

 2KG







HYH-1600电视信号混合器特点:

1. 电路结构采用传输变压器式混合,用于邻频宽带传输系统。

2. 关键磁性材料采用原装进口,谐波输出低。

3. 反射损耗大,相互隔离度高,输入频带宽。

4. 16路信号输入,混合成1路信号输出,1路信号监测。

5. 每一路指标都相同,输入频道互换性好。

6. 19英吋标准机箱,便于安装。

7. 应用于各类有线电视系统,卫星电视系统,小区闭路电视、监控系统,宾馆、酒店视听系统,以及部队、学校教育视听系统等。

技术指标:

项目:

指标:

项目:

指标:

输入端口

16

频率范围

5~1000 MHz

输出端口

1

隔离度

>35dB

测试端口

-20 dB

输入反射损失

>17dB

频率响应

±1.0 dB

输出信号损失

20±2dB

输出反射损失

>16dB

输出阻抗

75Ω

输入阻抗

75Ω

工作环境温度

-10℃~+40

外型尺寸

19"(W)×7.5"(D)×1.75"(H)

重量

  2 KG



HYF-860BHYF-750B系列干线放大器特点:



1. 我厂生产的860B750B系列温度补偿宽带网络干线放大器采用采用高性能飞利浦CATV专用放大模块,保证了输出信号功率大﹑频带宽﹑增益高﹑线性好﹑工作稳定。

2. 前后两级均衡调节电路,使信号电平平坦度好,有效解决电平“鼓包”现象,并且能使电平带斜率输出,适用于有线电视远距离传输。

3. 独有的集成电路式温度补偿能改善由于高低气温差对电缆及放大器的影响,自动控制输出电平的高低。

4. 分支型﹑分配型输出选择功能适合实际线路的需要,节省开支;输出馈电显示功能,方便实用。

5. 采用双面金属孔化电路板,优质环型变压器电源,使放大器高频性能优异,工作稳定可靠。

6. CATV专用铝合金压铸喷塑外壳,防雨、散热、屏蔽特性好。

7. 220V交流供电或者60V集中馈电型任选。

8. 应用于各类有线电视系统,卫星电视系统,小区闭路电视、监控系统,宾馆、酒店视听系统,以及部队、学校教育视听系统等。



性能参数:

项目

单位

HYF-750B

HYF-860B

频率范围

MHz

45-750MHZ

45-860MHZ

标称增益

dB

30

30

带内平坦度

dB

±0.5

±0.75

标称输入电平

dBμV

72

72

标称输出电平

dBμV

102

102

增益调节范围

dB

0~20

0~20

斜率调节范围

dB

0~27(后均衡9dB

0~27(后均衡9dB

噪声系数

dB

8

8

载波组合三次差拍比

dB

64

62

载波组合二次差拍比

dB

55

53

反射损耗

dB

≥16

≥14

温度补偿范围

dB

±1.5

抗雷击能力

KV

5 (10/700μS)

电源电压 (50Hz)

V

~220V±10%~(30-65)V

功耗

W

15

外型尺寸

mm





HYG-6A、HYG-10A供电器特点:

1. 大功率环型变压器,漏磁低、温升小﹑热噪声低﹑工作稳定性高。

2. 短路、过流自动保护,自动延时恢复,声光报警。

3. 有线电视专用铝合金压铸喷塑外壳,防雨、散热、屏蔽特性好。

4. 多级防雷组合电路,高效防雷击,可靠性高,可确保长时间连续工作。

5. 内置电源插入器,860MHz带宽双向三路馈电输出,信号既可以一进二出,也可以一进一出,用户自行选择。



HYJ-870J全频道数字式捷变型解调器特点:

1. 频率范围 45.00 至 870.00 MHz可调。

2. CPU微电脑I2C总线控制。

3. 前面板5位LED数码显示,频率显示和频道显示双系统。

4. 前面板按键控制,可通过按键选择菜单中之频道值或频率值,所有调节参数直接由LED显示进行调节。

6. 高载噪比、高可靠性和操作简单,具备自动AGC.AFC功能。

7. 19英吋标准机箱设计,便于标准化安装,可与任意邻频调制器配合使用。

8. 电视解调器是为有线电视前端系统服务的专业级产品,是对电视台发射的VHF.UHF标准频道,增补频道的电视(或微波)信号进行解调,输出高保真的音频.视频信号.应用于各类有线电视系统,卫星电视系统,小区闭路电视、监控安防系统,宾馆、酒店视听系统,以及部队、学校教育视听系统等。

技术指标:

项目:

指标:

项目:

指标:

接收频率范围

45.00  870.00MHz

标准视频输出电平

1.0 V pp

频道预设

标准频道58个、增补频道44

视频输出阻抗

75 Ω

频率精度

5 KHz

视频信噪比

55 dB

捷变步长

250 KHz

视频响应

1.5 dB

调谐方式

频率合成锁相环

微分增益

2.5 %

输入阻抗

75 Ω

微分相位

2.5°

输入反射损耗

14 dB

色延时

100 nS

输入电平

50  110 dBμVmax

输出电平

350 mV

噪声系数

6.0 dB

输出阻抗

1.0 KΩ

镜像抑制比

60 dB

频率响应

1.5 dB

AGC 范围

60 dB

伴音信噪比

60 dB

中频抑制

60 dB

音频失真度

0.5 %

相邻频道抑制

35 dB

去加重

50 μS

电源

220V/AC

伴音频率

6.50 MHz

外型尺寸

19"(W)×7.8"(D)×1.75"(H)

工作环境温度

-10℃ 至 +40℃

重量

  2.5 KG







光接收机产品特点

HY-7330A系列野外型光接收机是我厂研制生产的新一代HFC网络的光节点设备。该系列产品完全符合“GY/T185-2002广播电影电视行业标准”设计要求,计算机辅助设计、微波仿真软件仿真,各部分功能按模块方式组合,双向设计,1GMHz工作平台,优异的带内平坦度,带宽从750MHz-862MHz可平滑升级,工作波长兼容1310nm和1550nm,选用优质高灵敏度PIN光检波器与管芯光电一体化模块,使光电转换匹配更佳,且保证了驱动电路的散热;射频电路采用PHILIPS原装进口放大模块(可选砷化镓模块),确保了产品的性能指标和可靠性;光功率电平指示灯八段逐级显示, 方便工程人员及时了解接收光功率的大小,从而方便工程人员进行网络调试, 信号通道及电源的组合防雷措施,最大限度地避免了雷击对设备的损坏;功能齐全,部件均采用插拔式结构,插针、插座均为铜质镀金,可保性能及接触良好;输出形式可采用分支或分配,方便技术人员设计、安装、调试; 选用专业电源厂家生产的高可靠开关电源,150-280V(可选35-95V)的宽工作电压使电源部分对整机影响降至最低;功能面板采用优质铝材,拉丝处理,双层屏蔽,有效防止电磁辐射;且丝印了各部件标识,让安装技术人员能清楚的了解产品信号流向,方便工程调试;外壳采用 新型铸铝合金外壳及特殊防水密封圈,表面喷进口锤纹漆处理,散热、屏蔽、防水性能极佳,便于野外安装装,特别适合于大中型网络使用。

技术指标:

项目

单位

技术指标

HY-7330A

光学参数

接收光功率

dBm

-7+2(建议使用范围-5+1

光反射损耗

dB

45

光接收波长

nm

11001600

光连接器类型



FC/APC(或用户指定)

光纤类型



单模

射频参数

频率范围

MHz

45/87750/862

带内平坦度

dB

±0.545550MHz);±0.75550750/862MHz

输出电平

dBμV

96106

最大输出电平

dBμV

110

反射损耗

dB

1645550MHz);≥14550750/862MHz

输出阻抗

Ω

75

载噪比

dB

51

载波复合三次差拍比

dB

65

载波复合二次差拍比

dB

60

一般特性

供电电源

V

AC:(150280)V/50Hz或AC:(3595)V/50Hz

功耗

W

25

工作温度

-4060

外型尺寸

mm

290×205×113

注:测试条件     47~862MHz配置84频道PAL-D等幅载波



卫星电视天线:



我厂生产的3米卫星电视接收天线采用前馈抛物面天线设计,天线口径300mm,焦距1256mm,主面结构为分瓣式,立柱式底座,结构紧凑牢固,电性能优异,装调简便,为我厂畅销主站型天线产品,广泛应用于卫星电视集体接收(如县市电视台、科研院校、宾馆酒店、企事业单位等)。

一、结构工艺特点:

1.主面材料:采用国际上普遍采用的半硬防锈合金铝板,板厚1.5mm,克服玻璃钢天线及金属网天线对电磁波的吸收、折射、逸失及抗老化差的弱点,也没有钢板天线抗腐蚀能力差的缺点。

主面分六片拉延成形,并采用航空铆接生产工艺,每片型面与背架进行铆接,背架两边采用2.5号角钢,外围采用φ21.75×δ2.0钢管焊接而成,互换性好,主面组装精度高,表面均方根误差RMS≤1.5mm。主面与背架铆接,提高了主面的刚性,并按力学结构原理,设计有六根活动支撑连接瓜瓣背架与中心体,使主面整体强度高,抗风能力强,确保在12级风下不变形,在10级风下能正常工作

2.立柱采用φ200×5mm无缝钢管、δ10mm钢板焊接成形,保证了天线的足够强度和刚度;方位架、中心体采用厚度12mm的钢板焊接加工,其孔与栓梢连接部位采用镗孔和45园钢精加工后,挤压紧密配合,能达到稳定牢固;俯仰调整采用M30丝杠,三角螺纹,可实现精细调整;天线配有4根地脚螺栓,与钢筋混泥土连接,牢固可靠。

3.馈源杆模具成型,尺寸准确,一次将馈源安装到位,馈源对中及焦距准确,不需任何调整,简化了安装和调试。

4.天线表面处理:铝件严格采用喷涂前处理及表面处理工艺;钢件采用热镀锌和防锈喷涂处理,表面处理附着能力强且均匀,涂层厚度达到了有关标准。

5.天线各零件质量控制严格,商标字样喷涂清晰耐久。

6.包装:全套天线三件(主面,立柱和配套件各一件)包装。

 二.电性能特点:

天线电性能指标符合并优于国家标准GB/T11442—1995。

 三.天线的安装调试:

   因主面有较好的互换性,外形比例协调、结构紧凑、安装调试方便,很适合于电视台、宾馆、酒店、单位安装使用。



技术参数:



电气特性

项目

指标

工作频率

C波段:3.7-4.2GHZ

Ku波段:10.75-12.95GHZ

中心频率增益

C波段:39.8 dB

Ku波段:48.9 dB

3dB波宽

C波段:1.7°

Ku波段:0.6°

第一旁瓣

≤-14dB

极化隔离度

>30dB

电压驻波比

<1.3:1

噪声温度(30 º仰角时)

C波段:30 ºK

Ku波段:26 ºK

机械特性

项目

指标

天线口径

3米

天线型式

主焦前馈

反射面

6片铝质反射面,拉伸成型,厚度1.5mm

骨架材质

角钢

馈源安装形式

三杆支撑

仰角调整范围

5º-85º可持续细调

方位角调整范围

0º-360º连续可调

支撑机构

立柱式俯仰方位型座架

驱动方式

手动

极化方式

线极化接收

环境温度

正常工作:-35 ~ 55

保全:-45 ~ 70

抗风能力

8 级风正常工作, 10 级风降精度工作, 12 级风不破坏(天线朝天锁定)

湿度

0%~100%





六、安装调试服务




6.1、安装调试工期

乙方可提供上门安装调试,在签定合同后10日内完 成所购设备的安装调试及验收。

甲方原来的有线电视线路由甲方自己维护,机房需提供一个4-8个平方的空间来装入设备;即改造前要保证原有电视节目能清晰收看,解决黑暗及亮白的问题,经乙方改造后的清晰度和改造前模拟信号基本相当。

l 在靠近广播电视局总进线的适当位置安排一个机房,放置机房设备,安装调试3--5天时间,所有安装调试工作都在白天上班时间进行,不影响晚上房间收看电视。

l 甲方应负责场地及供电的准备工作,并指派相关人员配合乙方的安装调试。安装完毕后甲方应及时进行验收。

l 乙方应按质按量完成甲方所要求的工作。乙方保证整个系统运行稳定,质量可靠。所有产品及系统乙方负责指导甲方操作和使用。

七、售

7.1、 售后服务及维修保养:

1、 乙方为甲方培训操作和使用人员,所销售安装设备免费保修壹年。(但人为机械损坏,电压不正常烧坏设备以及不可抗拒因素造成的损坏除外)。

2、 在保修期内乙方提供技术支持和维修服务,设有24小时技术咨询热线:

3、 所有的设备终身维修和维护,超过保修期后维修只收取成本费(不高于设备价值的30%)

4、 负责培训技术操作人员,用户无须为操作人员更换而担心设备的正常使用。



厂家介绍:

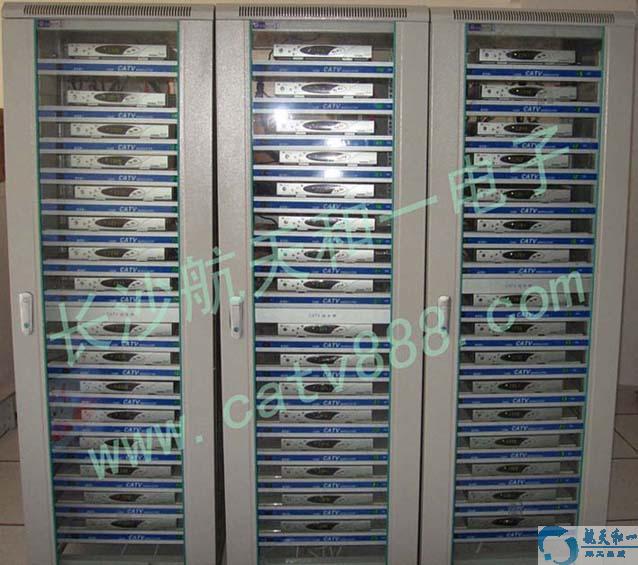

工程案例图片:
