12路卫星码流接收机(IP网关)产品手册使用说明书

2020-05-11 11:24:30| 发布者: admin| 查看: 8350

12路卫星码流接收机(IP网关)产品手册使用说明书

前言

本手册中对某些有效的功能可能未加说明,但是在新的设备中或进行服务时,并不因为公司提供了这些功能而要承担任何责任。编审过程中,我们对本手册的内容与所述的硬件和软件的一致性进行了审核,但是仍然可能存在失误地方,不可能保证它们完全一致。我们将定期检查本手册中涵盖的内容并在以后修订的版本中予以必要的修正,欢迎提出改进的建议。在此本公司真诚地表示歉意,我公司保留对本手册及本声明的最终解释权和修改权。

本手册详细介绍了产品的性能、安装及操作方法,无论您是第一次使用该产品,还是以前接触过很多类似产品,都必须在使用前仔细阅读本手册,我公司不对任何由于违反安全事项而造成的损失承担任何责任。


阅读用户手册

请仔细阅读用户手册,并遵从所有操作及其它说明事项。

1、电源:本机使用电源必须与标明电源相符合,并可靠的接地。长时间不使用本机时,应将电源插头拔下。

2、工作环境:将设备置于通风、干燥场所下工作,避免过热、潮湿、积灰、远离热源,使设备能够可靠的工作。

3、清扫:清扫本机前应拔下电源插头,请不要使用液体清洁剂及喷雾清洁剂。

4、电源线保护:电源线应安放在踩不到的地方,对于插头插座以及电源线从机器引起来的地方要特别注意安全。

5、超载负荷:插座上的电源不可过载,使用延长电源线,集成式插座也要倍加小心,因为这样可能引起触电和火灾。

6、雷电:为防止雷电引起的损坏,请在避雷装置场合下使用本设备,可有效防止雷电或电网波动造成的损坏。

7、异物或液体的浸入:勿将异物插入机内,不得将任何种类的液体洒入机内。

8、附件:不要使用未经生产厂家建议的附件,这样可能引起危险。

9、运输:在运输本机时应使用产品原包装,避免损坏,不可在机器上放置重物或踩踏机器,否则会造成人身伤害,同时也会损坏机器。

12、维修:不可自己打开机壳维修,以免使您身体受到伤害,或者造成机器严重损坏。在保修期内,产品因自然原因引起损坏及擅自拆机,将不予免费维修。


目录



1. 产品概述 .............................. ...................................4

1.1 产品功能及用途特点.................... ...................................4

2. 产品特性 ................................ .................................4

2.1 主要特性 ............................... .................................4

2.2 应用范围 .............................. ..................................4

3. 产品技术指标  ........................... .................................5

3.1 主要技术指标 ........................... .................................5

4. 安装指南  ................................ ................................6

4.1 安装准备  ............................... ................................6

4.2 设备安装流程 ......................... ...................................6

4.3 环境条件要求 . ....................... ...................................7

4.4 接地要求 ......................... .......................................7

4.5 线缆的连接 ......................... .....................................7

5. 设备操作 ............................ .....................................8

5.1 初次开机画面........................... ..................................8

5.2 详细操作画面 ........................ ....................................8

5.3 网管软件简介 ........................ ....................................9

6. 故障排除 ............................. ....................................15

6.1 预防措施......................... .......................................15

6.2 需拔掉电源的情形 ................... .....................................15

6.3 常见故障现象  ...................... .....................................15


1. 产品概述

1.1  产品功能及用途特点

十二路RFIP千兆网关是本公司的一款12路DVB-S/S2/T/T2/C射频输入,该设备支持Web网管和软件远程升级,便于操作和维护。提供2种模式,每种模式配备不同的输入/输出组合。对于同一款产品,用户可根据自身需要进行个性化地灵活配置,使其具有相当高的性价比。

2.产品特性

2.1 主要特性

支持12路独立RF输入,1路IP输出

支持64路SPTS任选输出

支持多路节目流复用功能

可对输入或输出流进行准确的实时码率统计分析

支持PID映射功能

支持2种不同的输入/输出组合模式

自动保存用户的配置,防止工作参数的丢失

支持设备工作参数导入导出,方便设备维护

支持WEB网管,方便运营商对设备进行集中统一的监控和管理

支持在线远程升级



2.2 应用范围

本产品可用于有线电视前端、分前端信号源或IPTV信号源。



3. 产品技术指标

3.1 主要技术指标

Tuner 输入

DVB-S/S2

接口

输入12×75ΩF头;环出12×75ΩF

输入频率

950 ~ 2150MHz

输入电平

-25 ~ -65dBm

符码率

1 ~ 45MBaud

滚滑系数

DVB-S QPSK0.35

DVB-S2 8PSK0.350.250.2

FEC

DVB-S QPSK1/22/33/45/67/8

DVB-S2 QPSK1/23/52/33/44/55/68/99/12

DVB-S2 8PSK3/52/33/45/68/99/12

LNB供电

013V18V 可调

LNB本振

0/22KHz 可调

DVB-C

接口

输入1×75ΩF头;环出1×75ΩF

输入频率

48 ~ 862MHz

输入电平

45 ~ 75dBuV

符码率

1 ~ 7MBaudITU-T J.83AJ.83C

调制方式

16/32/64/128/256QAM

带宽

6MHz/7MHz/8MHz

DVB-T/T2

接口

输入1×75ΩF头;环出1×75ΩF

输入频率

44~1202MHz

输入电平

-20 ~ -120dBm

调制方式

DVB-TQPSK/16-QAM/64-QAM

DVB-T2QaPSK16QAM64QAM256QAM

带宽

6MHz/7MHz/8MHz

载波模式

DVB-T2K/8K

DVB-T21K2K4K8K16K32K

保护间隔

DVB-T1/41/81/161/32

DVB-T21/45/321/85/641/161/321/641/128

FEC

DVB-T1/22/33/45/67/8

DVB-T21/23/52/33/44/55/6

TS over IP

接口

1×RJ-45 120/1200 Base-T

有效码率

≤850Mbps

传输协议

ICMPIPv4ARPIGMPv1/v2EthernetUDP Unicast单播)、Multicast组播

本地和远程管理

接口

1×RJ-4512/120 Base-T网管接口

远程控制

HTTP Web

本地控制

前面板按键和LCD控制

设备升级

IP

物理规格

体积

44x412x282mm

重量

净重2.4Kg,毛重2.4Kg

电源

AC 90V250V50/60Hz

功耗

24W(不含LNB供电)

工作温度

0 ~ 45

储存温度

-12 ~ 60

湿度

12 ~ 90%(非凝结)



4. 安装指南

4.1 安装准备

安装设备时,应按以下步骤:

a.检查运输期间,可能发生设备损坏。b.准备装机的合适环境。

c.安装tuner网关。e.信号线的连接。f.通讯端口连接(可选)。

g.设备安装时每个细节将在这一章的其余部分描述,具体的位置可参照后面板示意图。


4.3 环境条件要求

项目

要求

机房空间

安装多排机柜时,机柜前后门距离1.2~1.5m,距墙0.8m

机房地板

不导电,不起尘。地面防静电材料体积电阻率1X127~1X1212Ω,接地限流电阻1MΩ,地板承重应大于450Kg/m2

环境温度

5~40ºC环境中长期工作,在0~45ºC环境中短期工作,有条件的地方最好加装空调,以利散热。

相对温度

20%~80%环境中长期工作,在12%~90%环境中短期工作。

环境气压

86~125KPa

机房的门窗

必须加防尘橡胶条密封,窗户建议装双层玻璃,并严格密封。

机房墙面

可以贴墙纸,也可以刷无光漆,但不宜刷易粉化的涂料。

消防要求

机房应配有火灾自动报警系统及手提式固定式灭火系统。

电源要求

要求设备供电、空调供电、照明供电三套独立的供电系统。设备供电用交流电源供电。设备运行前,仔细检查核实。

4.4 接地要求

各功能模块良好的地线设计是整机工作稳定,可靠的基础,是防雷击、抗干扰的首要保障。因此系统接地必须遵循以上的原则。

同轴电缆的外导体和屏蔽层两端均应和所连接设备的金属机壳的外表面保持良好的电气接触;

地导体必须采用铜导体,以降低高频阻抗,接地线尽其所有粗和短;

接地线两端的连接点应确认电气接触良好,并应做防腐处理;

严禁利用其他设备作为接地线电气连通的组成部分;

机柜接至防雷单元的地线连接截面积必须大于或等于25mm2。

4.4.1 机柜接地

同一机房各机柜的接地端应分别接到提供的保护地铜排上。要求接地线尽量短,工程安装时如果接线过长,应截断,避免接地线盘绕。接地端到地排上的导线截面积必须大于或等于25mm2。

4.4.2 设备接地

设备接地时,用导线将保护地接线柱连接到总装机柜的保护地线接排上。

4.5 线缆的连接

4.5.1 电源线的连接

电源插孔位于后面板的左侧,电源插孔的左面为电源开关,在电源插孔左下侧为保护地线的连接螺钉。连接电源线:将电源线一端插入交流电源插孔,另一端连接交流电源。连接地线:当单独接到机房中的保护地时,即采用独立接地的方式,即与其他设备(如传输设备)共同接地,联接地时的接地电阻小于1。

注意:连接电源线缆前,必须将设备的电源开关置于“O”的位置,并要求与供电系统共地。

4.5.2 信号线的连接

信号线的连接包括信号输入和输出线的连接,设备连接线输入为RF射频线及ASI/IP连接线,输出为ASI串行连接线、IP、AV、HDMI等连接线。

4.5.2.1 输入接口的连接

根据设备描述中后面板示意图或者设备后面板接口标识,选用相应的输入连接线。

4.5.2.2 输出接口的连接

根据设备描述中后面板示意图和设备后面板接口标识,选用需要连接的输出接口,进行设备连接。



5. 设备操作

Tuner网关的前面板是用户操作的界面,根据前面板液晶显示的信息,可以方便地操作使用该设备,现简单说明下该设备的使用方法:

键盘功能介绍:▲(上)、▼(下)、◄(左)、►(右):可进行翻屏/参数修改/恢复出厂

Enter:存储修改参数结果并执行功能的选择;确定或进入和退出编辑状态。

Menu:返回上级目录;进入或退出菜单。

5.1 初次开机液晶显示

设备名称与型号

5.2 前面板LCD详细操作

菜单选项

1 网络设置

1.1 IP地址设置

1.2 子网掩码设置

1.3 网关地址设置

1.4 设备端口号

1.5 MAC地址设置

2 系统设置

2.1恢复出厂设置

2.2语言选择

3 报警信息查看



 5.3.1 网管主界面

1、浏览器输入本机IP地址,弹出用户框。用户名:admin  密码:12345。



 2、Tuner网关网管主界面。

  3、状态监测,tuner输入信息状态监测,显示每个通道输入码流。

 4、状态监测,IP输出信息状态监测,显示每个通道输出码流。

 5、输入输出,tuner输入设置每个通道参数信号类型、极化方式、下行频率、本振频率、符号率等信息,点击应用,信号强度与信号质量的进度条会显示此频点数值。

 6、输入输出,IP输出设置可进行IP设置应用和批量IP设置应用。

 7、复用设置,点击tuner输入信息各通道,点击搜索显示此频点节目,每套节目输出至每个IP地址,点击提交到输出IP地址。

 8、设备管理,系统设置项主要是升级应用。

9、设备管理,设备重新启动设置,用于设备重新启动。



 10、设备管理,设备恢复出厂设置,用于恢复设备初始状态。

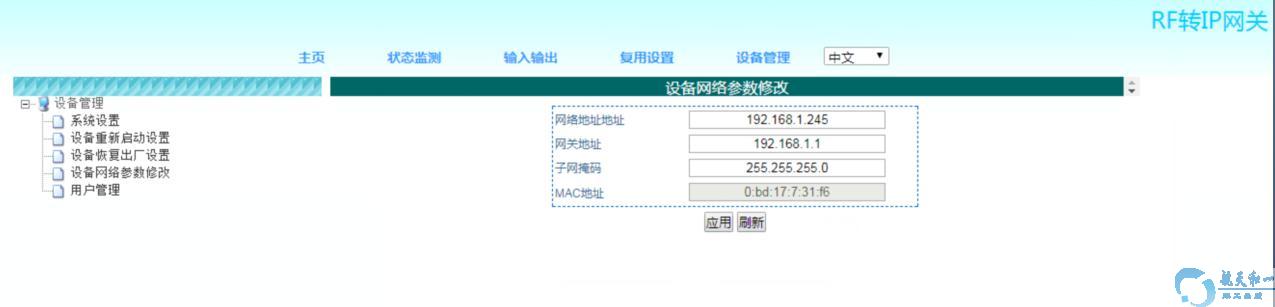

 11、设备管理,设备网络参数修改,用于设置网管地址。



 12、设备管理,用户管理主要用于更改用户名和密码。

 6. 故障排除

公司产品的质量保证体系包括设备的测试和对操作规程的检验,从而保证了产品质量的可靠性。在产品出厂之前,公司采用了一切可能的措施,产品的各方面的指标均达到公布的标准,在用户使用的过程中,为了防止有可能的潜在的问题,应严格按照以下的预防措施来进行相关操作。

6.1 预防措施

将设备安置在环境温度为 0~45°C 其他条件符合要求的运转范围。

保证后面板散热片的通风良好,保证各种插孔畅通。

检查电源电压是否在规定的范围内,并且所有的连接无误,检查射频电平变化是否在其允许的范围内。

检查各信号线的连接是否有松动。

请不要频繁开关机(开关机时间至少间隔 12 秒以上)。

6.2 需拔掉电源的情形

电源线或插座损坏

若任何液体注入本机。

机箱通孔掉进任何杂物,造成内部短路。

本机经淋雨或泡水。

若本机遭到碰撞或内部损坏。

长期不使用本机。

若恢复预置和上电引导之后发现本机还是不能正常工作,本机需要维修。

6.3 常见故障现象

没有液晶显示:

请检查电源线连接是否正常,电源开关是否在“开”的状态,电源插座内保险丝是否良好。如有其它问题,请直接与我公司联系解决。

7、机器设置及注意事项:

机器设置第一步


每个通道设置想要的节目参数,

极化方式是为卫星天线上的高频头供电,机器所有单通道可以供电(1.3.5.7.9.11

这地方请一定要注意:锅盖上一个高频头只需要一个通道给他供电,也就是一个卫星只需要机器的一个通道供电即可。其余通道不供电直接默认OFF关闭。(如中星6B卫星,这个卫星锅盖上的高频头是双极化的,拿一个通道供电方式18V13V任选一个即可。)千万不能一个卫星用两种极化方式同时给它供电,会冲突导致机器死机。(这种情况是指:比如中星6B,我拿一个通道给它18V供电,另外一个通道拿13V同时供电,这样是不行的,会产生供电冲突而导致死机)



机器设置第二步


选择要输出的节目至001-063通道,可以从第一通道按照顺序往下选,这样方便查看和批量往iptv服务器添加节目ip地址。

这个地方注意:如果有些顺序选不上,可以看下面其他通道已使用,把使用的通道重新搜索节目即可



机器设置第三步


这个地方可以批量在最下面这一栏设置,如:在最下方填写224.1.1.1,端口号填写5000,然后点击批量设置端口,再点应用提交。所有通道的地址就会按照顺序往下增加如图片。地址和端口号可以根据需要自己设定

每个节目的地址跟端口号都可以单独设置成不一样的,不过为了方便测试并批量往iptv服务器添加节目,我们都会选择统一端口

注意:这个地方节目ip地址如224.1.1.1,一定不能有一个跟其他机器是相同的,会产生冲突。端口号跟其他机器可以用同一个。

比如这台机器地址我们选择224.1.1.1开始,下一台其他机器可以用224.1.2.1开始,请一定要记得,只要带ip输出的所有类型机器,节目输出的ip地址一定不能有一个是相同的。



360浏览器、ie浏览器有时脚本有问题或者插件不全,可能导致后台显示不全,反应太慢,建议使用谷歌,火狐等浏览器

用户名admin,密码12345或者admin

我们机器是web管理很简单,只有这三步设置即可完成
